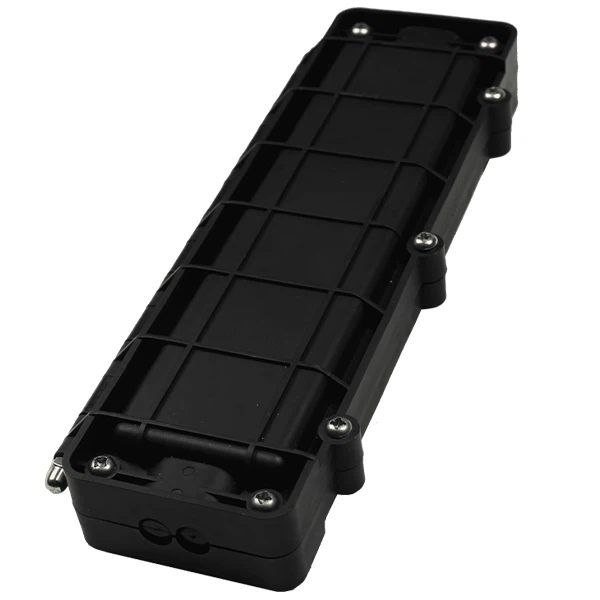

Malý inline uzáver

Číslo modelu: LPSC-01
LPSC-F01 je kompaktný uzáver na spájanie a záplatovanie optických vlákien, ktorý je navrhnutý pre aplikáciu FTTx a pre vonkajšie prostredie rastlín, tento inline optický uzáver je schopný spájať 12 jadier optických vlákien, tento optický uzáver je vhodný na nasadenie vo vzdušných a nástenných aplikáciách.

Zaslať požiadavku

Popis

Model č.	Klasifikácia
LPSC-F01	Uzáver optického spoja (malý inline typ)

LPSC-F01 je kompaktný uzáver na spájanie a záplatovanie optických vlákien, ktorý je navrhnutý pre aplikáciu FTTx a pre vonkajšie prostredie rastlín, tento inline optický uzáver je schopný spájať 12 jadier optických vlákien, tento optický uzáver je vhodný na nasadenie vo vzdušných a nástenných aplikáciách.

Keďže väčšina inline optických uzáverov sa zameriava na aplikácie so stredným až veľkým počtom optických vlákien, existujú obavy, že malý počet optických vlákien nemôže mať správne riešenie, pretože rozmer inline optického uzáveru môže spôsobiť problém v obmedzenom priestore inštalácie a nie je ekonomické nasadenie optiky. uzáver, ktorý má väčšiu kapacitu spájania optických vlákien, ako je skutočná potreba.

LPSC-F01 je určený najmä pre malú kapacitu spájania optických vlákien, ktorá je schopná spájať až 12 jadier, a kompaktný dizajn je výhodou tohto inline optického uzáveru, ktorý umožňuje inštaláciu v obmedzenom priestore, a tiež tento optický uzáver môže byť nasadený do antény a stenou. Funkcia LPSC-F01 zahŕňa ochranu a správu optických vlákien, tento inline optický uzáver má 2 kusy káblových portov na každej strane (2in / 2out) a každý káblový port je pre vstup kábla z optických vlákien s priemerom max 10 mm, vnútorný priestor je dobre navrhnutý pre správu optických vlákien.

Tento inline optický uzáver má hodnotenie IP67, ktorý môže byť nasadený v podzemnom alebo nadzemnom prostredí a tento optický uzáver je vyrobený z kvalitného technického plastového materiálu, navrhnutý servisný rok je až 25 rokov, čo ovplyvňuje spoľahlivosť v optických vláknach siete.

technické údaje

Položka	technické údaje
Vonkajší rozmer (mm)	305 x 105 x 40 mm
Materiál puzdra	MPP
UV žiarenie (hodina)	720 (ASTM G155)
Typ tesnenia	Mechanický
Počet portov	4 (2 palce / 2 výstupy)
Max. priemer kábla slučky (mm)	Φ10
Kapacita spájania na zásobník	12
Max. číslo zásobníka	1
Max. spojovacia kapacita (jedno vlákno)	12
IP stupeň	67
Polomer zakrivenia	>30 mm
Pracovná teplota (stupeň)	-40 na plus 65 stupňov
Izolačný odpor	Väčšie alebo rovné 2X104MΩ

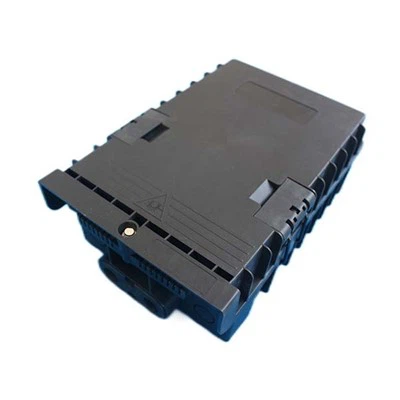

Obrázok produktu

LPSC-F01

Spájanie vlákien a ochrana pred tepelným zmršťovaním

① Na každé vlákno, ktoré ide dovnútra alebo von, nasaďte ochranný obal na optické vlákno.

② Spojte vlákna s rovnakým poradovým číslom.

③ Po spojení vlákna ho hneď nezmršťujte. Dočasne ho zaistite na spojovacom podnose. Keď prejde testovaním, zmenšite ho a vložte do príslušného slotu. Postupujte podľa vyššie uvedeného spôsobu a spojte zostávajúce vlákna.

splice fiber

Vyhovujú štandardom

ITU-T L.201	Požiadavky na výkon pre pasívne optické uzly: Utesnené uzávery pre vonkajšie prostredie
Telcordia GR-771-CORE	Všeobecné požiadavky na spojovacie uzávery z optických vlákien
UL 94	Norma na skúšky horľavosti plastových materiálov pre časti prístrojov a zariadení.
IEC-60529	Stupne ochrany poskytované krytmi (IP kód)

Aplikácie

Telekomunikačné siete
Káblová televízia
poskytovateľ internetových služieb

Optický spojovací zásobník

Obrázok spájacieho zásobníka

Kapacita

Tray

12F (jedno vlákno, 2 vrstvy)

Inštalácia montážnej súpravy

Držiak na stenu

wall mount installation

Držiak na tyč

pole mount

Plošný držiak, s háčikmi na zavesenie

product-420-253

Balíček

60 * 33 * 36 CM, 30 v kartóne, asi 22 kg
Na palete alebo v jednom kartóne.
K dispozícii je dizajn OEM / súkromných štítkov.

servis

Ak zistíte akékoľvek nedostatky alebo iné problémy s naším produktom, neváhajte nás kontaktovať e-mailom alebo telefonicky.

Okamžite vám poskytneme najlepší servis a riešenie.
